AGREGADOS PETREOS: METODO PARA DETERMINAR EL INDICE DE LAJAS - Informe.

El informe debe incluir:
a) Nombre del contrato y del contratista.
b) Identificación y procedencia de la muestra.
c) Resultado del Indice de Lajas.
d) Cualquier otra información específica relativa al ensaye, o al agregado pétreo utilizado
e) Referencia a este método.

AGREGADOS PETREOS: METODO PARA DETERMINAR EL INDICE DE LAJAS - Ejemplo de Cálculo.

Análisis granulométrico de una muestra de 6.170 g de gravilla 3/8”

Indice de Lajas de cada fracción.

Indice de Lajas del Agregado Pétreo.

AGREGADOS PETREOS: METODO PARA DETERMINAR EL INDICE DE LAJAS - Informe.

El informe debe incluir:
a) Nombre del contrato y del contratista.
b) Identificación y procedencia de la muestra.
c) Resultado del Indice de Lajas.
d) Cualquier otra información específica relativa al ensaye, o al agregado pétreo utilizado
e) Referencia a este método.

AGREGADOS PETREOS: METODO PARA DETERMINAR EL INDICE DE LAJAS - Ejemplo de Cálculo.

Análisis granulométrico de una muestra de 6.170 g de gravilla 3/8”

Indice de Lajas de cada fracción.

Indice de Lajas del Agregado Pétreo.

AGREGADOS PETREOS: METODO PARA DETERMINAR EL INDICE DE LAJAS - Cálculo Final.

El Indice de Lajas del agregado pétreo (IL) se obtiene de la siguiente expresión, aproximando al entero:

AGREGADOS PETREOS: METODO PARA DETERMINAR EL INDICE DE LAJAS - Procedimiento y Cálculos Parciales.

Las fracciones a considerar para el ensaye son las siguientes: 40 – 25 mm, 25 - 20 mm, 20 - 12,5 mm, 12,5 - 10 mm, 10 - 6,3mm y 6,3 – 5 mm. Obtenga por cuarteo una cantidad mínima de 100 partículas de cada fracción y registre su peso como MTi, aproximando a 0,1 g.

Nota 1: Cuando se obtenga una cantidad de material menor que el 5% en cualquier fracción, se puede omitir la determinación correspondiente sin que el resultado cambie apreciablemente. Repita para cada fracción los pasos que a continuación se indican:

a) Fije la abertura del pie de metro (Ai) en 0,6 veces su dimensión media, de acuerdo a la siguiente expresión:

AGREGADOS PETREOS: METODO PARA DETERMINAR EL INDICE DE LAJAS - Extracción y Acondicionamiento de la Muestra.

Extraiga y prepare las muestras de acuerdo con el Método 8.202.1. La cantidad mínima de muestra se indica en la Tabla 8.202.7.A, de acuerdo al tamaño máximo absoluto del agregado.

Seque la muestra, pésela y determine su distribución granulométrica de acuerdo con el Método 8.202.3.

Carreteras inteligentes

L as carreteras del futuro serán doblemente brillantes: debido a su inteligencia artificial, que les permitirá interactuar con los vehículos que circulan por ellas y enviarles abundante información clave para la circulación y la seguridad, y además por su innovadora propiedad: la de brillar en la oscuridad.
La smart highway, o autopista inteligente, ya está funcionando en los Países Bajos, donde las clásicas farolas de iluminación situadas a ambos lados de la carretera han sido reemplazadas por marcas que absorben la luz diurna y que resplandecen en la oscuridad a lo largo de un tramo de medio kilómetro en la carretera N329 a su paso por Oss, en el condado de Brabante, al sur del país.
Este prototipo, el primero en su tipo en Europa, ha sido diseñado, desarrollado y construido por las empresas Studio Roosegaarde (www.studioroosegaarde.net) y Heijmans Infrastructure (uk.heijmans.nl) y sus componentes fueron presentados al público en 2013 en la Semana Holandesa del Diseño, celebrada en Eindhoven.
CARRETERAS MÁS SEGURAS E INTUITIVAS
"Para mejorar las condiciones de conducción, en lugar de centrarse en el coche, Roosegaarde y Heijmans están utilizando las últimas tecnologías para innovar en materia de carreteras”, señala a EFE Marieke Swinkels-Verstappen, portavoz de la empresa Heijmans N.V., en Rosmalen (Países Bajos).
En concreto, estas dos compañías están desarrollando en conjunto unas carreteras más "sostenibles, seguras e intuitivas, dotadas de luces interactivas, energía inteligente y nuevas señales de tráfico que se adaptarán a las distintas situaciones de circulación”, según Swinkels-Verstappen.
La principal innovación en el medio kilómetro de prueba de la N329 son las marcas viales que brillan en la oscuridad, obtenidas mediante un polvo fotoluminiscente integrado en la pintura de carretera, cuyo brillo dura hasta diez horas, una vez que ha sido alimentado por la luz solar durante todo el día y que, según Heijmans, hace innecesaria la iluminación extra.
"Heijmans ha conseguido llevar la luminiscencia hasta el extremo de que las tres rayas de diferentes tonos de verde situadas a lo largo de ambos bordes de la carretera parezcan casi radiactivas”, escribió en la revista electrónica Wired, Daan Roosegaarde, fundador y jefe de diseño del estudio que lleva su apellido.
En los próximos años a la smart highway se le irán incorporando otros adelantos tecnológicos como las marcas del tiempo que aparecerán sobre el asfalto cuando la temperatura alcance un cierto nivel, según adelantan desde Studio Roosegaarde.
LA RUTA 66 DEL FUTURO
Este efecto se logra mediante una "pintura dinámica”, que se vuelve visible en respuesta las fluctuaciones de la temperatura, permitiendo que la superficie del camino comunique información adecuada y revelante sobre el tráfico, directamente al conductor.
"Por ejemplo, cuando el asfalto está frío y resbaladizo, sobre su superficie aparecen figuras de cristales de hielo, advirtiendo del riesgo”, explican desde Heijmans.
Los creadores de la "autopista inteligente”, la apodan la "Ruta 66 del futuro”, en alusión a la legendaria calle principal de Estados Unidos o carretera madre, que recorría el país americano de este a este a lo largo de casi 4.000 kilómetros, sosteniendo la economía de las zonas que atravesaba y transformando la vida de millones de personas durante buena parte del siglo XX.
"Un día, mientras estaba sentado en mi coche en los Países Bajos, me quedé sorprendido por estos caminos en los que se gastan millones sin que parezca importar cómo se ven y cómo se comportan y empecé a imaginar esta Ruta 66 del futuro donde la tecnología salta de la pantalla de la computadora y se convierte en parte de nosotros”, señaló Daan Roosegaarde.

Consultada con respecto de cuándo y dónde se prevé abrir a la circulación un nuevo tramo de la Smart Highway, ya sea en los Países Bajos u otros estados, Swinkels-Verstappen, señala que aunque "todavía no se pueden dar más detalles acerca de este punto, se espera que ello ocurra a corto plazo”. (EFE Reportajes).

En los próximos años a la smart highway se le irán incorporando otros adelantos tecnológicos como las marcas del tiempo que aparecerán sobre el asfalto cuando la temperatura alcance un cierto nivel.

AGREGADOS PETREOS: METODO PARA DETERMINAR EL INDICE DE LAJAS - Equipos.

1 Balanza. De capacidad superior a la masa de la muestra de ensaye y una resolución de 0,1 g.
2 Horno. Provisto de circulación de aire y temperatura regulable para las condiciones del ensaye.
3 Pie de Metro. Graduado en décimas de mm.
4 Juego de Tamices. Según banda granulométrica especificada.
5 Otros: Bandejas, pailas, brochas, poruñas, etc.

AGREGADOS PETREOS: METODO PARA DETERMINAR EL INDICE DE LAJAS - Referencias.

- Método 8.202.2 Agregados pétreos: Método para el cuarteo de muestras.
- Método 8.202.1 Agregados pétreos: Método para extraer y preparar muestras.
- Método 8.202.3 Agregados pétreos: Método para tamizar y determinar la granulometría.
- NLT 354/74 Indice de lajas y de agujas de los áridos para carreteras.

AGREGADOS PETREOS: METODO PARA DETERMINAR EL INDICE DE LAJAS

Alcances y Campo de Aplicación.

1 Este método establece el procedimiento para determinar el Indice de Lajas de un agregado pétreo.

2 Este índice se emplea principalmente en agregados para tratamientos superficiales.

3 Se define Indice de Lajas como el porcentaje en peso de partículas que tienen un espesor (dimensión mínima) inferior a 0,6 veces la dimensión media de la fracción de agregado considerada.

4 Este método es aplicable a áridos de tamaño máximo absoluto igual o superior a 6,3 mm.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS - Informe.

El informe debe incluir al menos los siguientes antecedentes:
a) Nombre del contrato y del contratista.
b) Identificación y procedencia de la muestra.
c) Granulometría del material.
d) Valores totales de chancado, rodadora y laja.
e) Cualquier otra información específica relativa al ensaye o al material analizado.
f) Referencia a este método.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS - Ejemplo de Cálculo. Part 2

Cálculos Finales.

a) Cálculo de los factores de ponderación.

Nota 5: De acuerdo a la metodología utilizada la suma del chancado total y el rodadura total siempre será de 100%.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS - Ejemplo de Cálculo. Part 1

Para fines prácticos y didácticos se incluye en esta sección un ejemplo completo de cálculo de porcentaje de chancado, rodadora y laja, utilizando los procedimientos descritos en el presente método. El ejemplo se desarrolla para una muestra de base de TMA = 40 mm, material que recibirá como carpeta de rodadura un doble tratamiento superficial.

Granulometría del Material.

Determinaciones de Masas.

- Masa total muestra de ensaye = 2.681,4 g ( material retenido en 5 mm )

- Masa de la fracción retenida en 20 mm = A20 = 1.496,8 g

- Masa de la fracción que pasa por 20 mm y es retenida en 5 mm = A5 = 1.184,6 g

- Masa de chancado de la fracción retenida en 20 mm = B20 = 1.008,2 g

- Masa de laja chancada de la fracción retenida en 20 mm = D20 = 57,5 g

- Masa de chancado de la fracción que pasa por 20 mm y es retenida en 5 mm = B5 = 808,3 g

- Masa de laja chancada de la fracción que pasa por 20 mm y es retenida en 5 mm = D5 = 97,9 g

- Masa de rodadora de la fracción retenida en 20 mm = C20 = 410,4 g

- Masa de laja rodada de la fracción retenida en 20 mm = E20 = 20,7 g

- Masa de rodadora de la fracción que pasa por 20 mm y es retenida en 5 mm = C5 = 253,6 g

- Masa de laja rodada de la fracción que pasa por 20 mm y es retenida en 5 mm = E5 = 24,8 g

Cálculos Parciales.

- Porcentaje de chancado de la fracción retenida en 20 mm:

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS - Cálculos Finales.

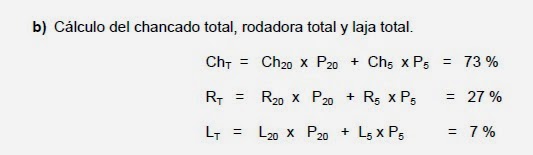

Chancado. Calcule el porcentaje de chancado total ( ChT ) de la muestra mediante la siguiente expresión, aproximando el resultado a números enteros.

Nota 4: Los factores de ponderación P20 y P5 deben expresarse aproximando al tercer decimal. Una vez calculados es recomendable verificar que su suma sea igual a la unidad.

  Rodadura. Calcule el porcentaje de rodadora total ( RT ) de la muestra mediante la siguiente expresión, aproximando el resultado a números enteros.

Laja. Calcule el porcentaje de laja total ( LT ) de la muestra mediante la siguiente expresión, aproximando el resultado a números enteros:

donde:

L20 : Porcentaje de laja de la fracción retenida en 20 mm.

L5 : Porcentaje de laja de la fracción que pasa por 20 mm y es retenida en 5 mm.

P20 y P5 : Factores de ponderación definidos y calculados como se indica en 9.1.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS - Cálculos Parciales.

donde, para cada fracción:

Ai : Masa de la fracción (g).

Bi : Masa de chancado (g).

Ci : Masa de rodadura (g).

Di : Masa de laja chancada (g).

Ei : Masa de laja rodada (g).

Nota 3: Los porcentajes de chancado, rodadora y lajas para cada fracción deben expresarse aproximando a un decimal.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS - Procedimiento de Ensaye.

1 Determine la masa de las fracciones y desígnelas como Ai.

2 Para cada fracción determine visualmente y separe las partículas chancadas y rodadas.

3 De la fracción chancada, determine con un pie de metro la laja y registre la masa de chancado sin laja como Bi y la masa de laja como Di.

4 De la fracción rodada, determine con un pie de metro la laja y registre la masa de rodadora sin laja como Ci y la masa de laja como Ei.

Nota 2: Todas las determinaciones de masas deben aproximarse a 0,1 g.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS - Extracción y Acondicionamiento de la Muestra.

Extraiga y prepare las muestras de acuerdo con el Método 8.202.1. El tamaño de la muestra será tal que la masa de la fracción retenida en el tamiz 5 mm cumpla con lo indicado en la Tabla 8.202.6.A.

Separe mediante tamizado la muestra ya acondicionada en las siguientes fracciones: entre 5 y 20 mm y sobre 20 mm. En caso que la masa de algunas de estas fracciones represente un porcentaje inferior al 5% de la masa total de la muestra, considere la muestra de ensaye como una sola fracción.

Seque ambas fracciones hasta masa constante en horno a una temperatura de 110 ± 5º C.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS - Equipo.

1 Balanza. De capacidad superior a la masa de la muestra de ensaye y una resolución de 0,1 g.
2 Horno. Provisto de circulación de aire y temperatura regulable para las condiciones del ensaye.
3 Pie de Metro. Graduado en décimas de mm.
4 Tamices. De 5 y 20 mm.
5 Accesorios. Recipientes metálicos, poruña, espátula, brocha, etc.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS - Resumen del Procedimiento.

Tome una muestra representativa del material retenido en el tamiz 5 mm. Determine la masa de chancado, rodadora y laja. Calcule el porcentaje de cada una de estas fracciones presentes en la muestra.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS - Terminología.

1 Chancado. Partícula pétrea que tiene dos o más caras fracturadas y que por ello posee al menos una arista.

2 Arista. Línea que resulta de la intersección de dos superficies fracturadas. Nota 1: No se considerarán como chancado a aquellas partículas que aún teniendo dos o más caras fracturadas, presenten sus cantos redondeados.

3 Rodadora. Partícula pétrea que no posee aristas.

4 Laja. Partícula pétrea en que la razón o cuociente entre las dimensiones máxima y mínima, referida a un prisma rectangular circunscrito, es mayor que 5.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS - Referencias.

- Método 8.202.1 Agregados pétreos: Método para extraer y preparar muestras.
- Método 8.202.2 Agregados pétreos: Método para el cuarteo de muestras.
- Método 8.202.3 Agregados pétreos: Método para tamizar y determinar la granulometría.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA CUBICIDAD DE LAS PARTICULAS

Alcances y Campo de Aplicación.
1.1 Este método establece el procedimiento para determinar el contenido porcentual de partículas chancadas, rodadas y lajeadas de la fracción de un pétreo retenida en el tamiz 5 mm.
1.2 Es aplicable a todos aquellos suelos granulares, áridos y agregados pétreos que se emplean en la
construcción de las diferentes capas que conforman un pavimento, cuando las especificaciones de obra así
lo estipulen.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA GRANULOMETRIA DEL FILLER - Informe.

Informe el resultado del análisis granulométrico como el porcentaje total que pasa cada tamiz, aproximando al 0,5%.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA GRANULOMETRIA DEL FILLER - Procedimiento.

Después de secar y pesar, coloque la muestra sobre el tamiz 0,630, previamente montado sobre los tamices 0,315 y 0,080. El material debe lavarse mediante un chorro de agua; el lavado continúa hasta que el agua emerja clara. Seque el residuo en cada tamiz hasta peso constante a una temperatura de 110 ± 5°C. El peso del material retenido en cada tamiz se refiere como porcentaje de la muestra original.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA GRANULOMETRIA DEL FILLER - Secado de la Muestra.

La muestra se debe secar hasta que tenga un peso constante, a una temperatura de 110±5°C.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA GRANULOMETRIA DEL FILLER - Muestras.

La muestra para este ensaye se obtiene por cuarteo o mediante una sacamuestras a fin de lograr una muestra representativa del material por ensayar. Se necesitan alrededor de 50 g de material seco para cada ensaye.

AGREGADOS PETREOS: METODO PARA DETERMINAR LA GRANULOMETRIA DEL FILLER

1.- Alcances y Campo de Aplicación. El método tiene por objeto el análisis, por medio de tamices, del filler empleado en materiales componentes de mezclas para pavimentos bituminosos.
*El Método 8.202.5 (LNV 2) es una adopción de la norma AASHTO T 37 – 77.
2.- Equipo Necesario.

2.1 Balanza. Una balanza con legibilidad de 0,1 g.
2.2 Tamices. Los Tamices empleados serán los correspondientes a 0,630, 0,315 y 0,080 mm de la Tabla 8.202.3.A del Método 8.202.3.

2.3 Horno. El horno será capaz de mantener una temperatura de 110 ± 5°C.

AGREGADOS PETREOS: METODO PARA DETERMINAR EL CONTENIDO DE CLORUROS Y SULFATOS - Informe.

El informe debe incluir lo siguiente:
a) Nombre del contrato y contratista.
b) Procedencia de la muestra.
c) Resultado del ensaye. Valores inferiores a 10 x 10-6 kg de Cl- o SO pueden considerarse como
indicios.
2−
4
d) Fecha de ensaye.
e) Cualquier otra información específica relativa al ensaye o al pétreo; y
f) Referencia a este método.
