viernes, 22 de enero de 2016

MOLDE DE 150mm DE DIÁMETRO NOMINAL


jueves, 21 de enero de 2016

MOLDE DE 100mm DE DIÁMETRO NOMINAL


miércoles, 20 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Informe.

El informe debe incluir lo siguiente:
a) Método empleado (normal A, B, C o D).
b) Humedad óptima.
c) Densidad seca máxima.
d) En los métodos C y D indique el porcentaje de material retenido en 20 mm y su descarte o reemplazo.
e) Cualquier información específica respecto al ensaye o al suelo en estudio.
f) La referencia a este Método.

martes, 19 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Expresión de Resultados (II)

Relación Humedad/Densidad.
a) Construya un gráfico con la densidad seca del suelo compactado en las ordenadas y la humedad en las abscisa.
Nota 4: Se recomienda incluir en el gráfico la curva paramétrica correspondiente al 100% de saturación para la densidad de partículas sólidas del suelo ensayado, determinada según Método 8.102.10.
b) Registre los puntos correspondientes a cada determinación y construya una curva conectando dichos puntos.
c) Exprese la humedad óptima (wo) como la correspondiente al punto máximo de la curva.
d) Exprese la densidad seca máxima (pd máx) como la correspondiente a la humedad óptima.

lunes, 18 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Expresión de Resultados (I)

9.1 Densidad Seca. Calcule la densidad seca del suelo compactado para cada determinación de acuerdo con la fórmula siguiente, aproximando a 10 kg/m³.

domingo, 17 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Procedimiento de Ensaye (III)

8.6 Retire el material del molde y extraiga dos muestras representativas del suelo compactado. Coloque en recipientes herméticos y efectúe dos determinaciones de humedad de acuerdo con el Método 8.102.2. Registre el promedio de ambas determinaciones como humedad del suelo compactado (w).
8.7 Repita las operaciones 8.2 a 8.6 con cada una de las fracciones restantes hasta que haya un decrecimiento en la densidad húmeda del suelo, con un mínimo de cinco determinaciones. El ensaye se debe efectuar desde la condición más seca a la condición más húmeda.

sábado, 16 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Procedimiento de Ensaye (II)

8.5 Determine la densidad húmeda del suelo compactado (ph) dividiendo la masa del suelo compactado que llena el molde por la capacidad volumétrica de él.


8.6 Retire el material del molde y extraiga dos muestras representativas del suelo compactado. Coloque en recipientes herméticos y efectúe dos determinaciones de humedad de acuerdo con el Método 8.102.2.
Registre el promedio de ambas determinaciones como humedad del suelo compactado (w).
8.7 Repita las operaciones 8.2 a 8.6 con cada una de las fracciones restantes hasta que haya un decrecimiento en la densidad húmeda del suelo, con un mínimo de cinco determinaciones. El ensaye se debe efectuar desde la condición más seca a la condición más húmeda.

viernes, 15 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Procedimiento de Ensaye (I)

cubo o cilindro de hormigón de 90 kg o más).
8.2 Llene el molde con una capa de las fracciones de muestra como sigue:
a) Coloque una capa de material de aproximadamente un tercio de la altura del molde más el collar.
b) Compacte la capa con 25 golpes de pisón uniformemente distribuidos en el molde de 100 mm (métodos A y C) y 56 golpes en el molde de 150 mm (métodos B y D).
c) Repita dos veces las operaciones a) y b), escarificando ligeramente las superficies compactadas antes de agregar una nueva capa. Al compactar la última capa debe quedar un pequeño exceso de material por sobre el borde del molde.
8.3 Terminada la compactación, retire el collar y enrase cuidadosamente con la regla al nivel del borde del molde. Retape con material más fino los agujeros superficiales que resulten de la remoción de partículas gruesas en el enrasado.
8.4 Pese el molde con el suelo compactado. Reste la masa del molde, determinando la masa de suelo compactado que llena el molde (m); registre aproximando a 1 g.

jueves, 14 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Acondicionamiento de la Muestra de Ensaye.

7.1 Homogeneice el material de la muestra de ensaye y separe en cinco fracciones del tamaño indicado en la Tabla 8.102.6.B.
7.2 Mezcle completamente cada fracción por separado con agua suficiente para que las humedades alcanzadas por las cinco fracciones varíen aproximadamente dos puntos porcentuales entre sí y se distribuyan en las proximidades de la humedad óptima (wo).
7.3 Cure cada fracción durante el tiempo necesario para que las fases líquida y sólida se mezclen homogéneamente.
Nota 3: En suelos de alta plasticidad este plazo no debe ser menor que 24 h. En suelos de plasticidad media
bastará con 3 h y en los de plasticidad nula, con 30 min.

miércoles, 13 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Tamaño de la Muestra de Ensaye

Del material preparado según 5., obtenga un tamaño de muestra de ensaye de acuerdo con la Tabla 8.102.6.B.

martes, 12 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Preparación de las Muestras.

5.1 Seque la muestra al aire o en horno a una temperatura menor que 60° C hasta que se vuelva desmenuzable; disgregue entonces los terrones evitando reducir el tamaño natural de las partículas.
5.2 Pase por el tamiz de 5 mm para los métodos A y B y por el tamiz de 20 mm para los métodos C y D, respectivamente. Descarte el material retenido.
Nota 2: Si en el método D (molde de150 mm) es conveniente mantener el porcentaje de material grueso (que pasa por el tamiz de 50 mm y retenido en el tamiz de 5 mm) del material original, proceda como sigue:
- Determine por tamizado el porcentaje de material que pasa por el tamiz de 50 mm y retenido en el tamiz de 20 mm.
- Reemplace ese material por una masa igual de material que pasa por el tamiz de 20 mm y queda retenido en 5 mm, tomado de la porción no utilizada del material original.

lunes, 11 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Calibración del Molde. (II)

4.- Extracción de Muestras. Obtenga las muestras de acuerdo con lo indicado por la especificación técnica correspondiente, en el caso de controles de obra o según lo indicado por el profesional responsable, en el caso de una prospección.

domingo, 10 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Calibración del Molde. (I)

3.1 Pese y registre la masa del molde vacío sin collar (mm), aproximando a 1 g.
3.2 Determine la capacidad volumétrica del molde como sigue:
a) Coloque glicerina u otro material impermeabilizante en la unión entre el cilindro y la placa base y ajústelos firmemente sin el collar.
b) Coloque el molde sobre una superficie firme, plana y horizontal.
c) Llene el molde con agua a temperatura ambiente y enrase con una placa de vidrio, eliminando burbujas de aire y el exceso de agua.
d) Determine la masa de agua que llena el molde (mw), aproximando a 1 g.
e) Mida la temperatura del agua y determine su densidad (ρw) de acuerdo con la Tabla 8.102.6.A, interpolando si fuere necesario.

sábado, 9 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Aparatos. (III)

2.5 Probetas Graduadas. Una de 500 cm³ de capacidad, graduada a 5 cm³ y otra de 250 cm³ de capacidad, graduada a 2,5 cm³.
2.6 Balanzas. Una de 10 kg de capacidad y resolución de 5 g y otra de 1 kg. de capacidad y 0,1 g de resolución.
2.7 Horno. La temperatura debe poder regularse y contar con circulación de aire.
2.8 Regla de Acero. De 300 mm de largo y con un canto biselado.
2.9 Tamices. Tamices tejidos de alambre de abertura cuadrada que cumplan con el Método 8.202.3, de 50, 20 y 5 mm de abertura nominal.
2.10 Herramientas. Herramientas y paila para mezclar, cuchara, llana, espátula, etc., o un dispositivo mecánico para mezclado.

viernes, 8 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Aparatos. (II)

2.2 Molde de 100 mm de Diámetro Nominal. Debe tener una capacidad (V) de 0,944 ± 0,008 l, un diámetro interno de 101,6 ± 0,4 mm y altura de 116,4 ± 0,1 mm (Ver Lámina 8.102.6 A).
2.3 Molde de 150 mm de Diámetro Nominal. Debe tener con una capacidad (V) de 2,124 ± 0,021 l, un diámetro interno de 152,4 ± 0,7 mm y altura de 116,4 ± 0,1 mm (Ver Lámina 8.102.6 B).
2.4 Pisón Metálico. Debe tener una cara circular de 50 ± 0,2 mm de diámetro y una masa de 2500 ± 10 g. Debe estar equipado con una guía tubular para controlar la altura de caída a 305 ± 2 mm. La guía debe tener a lo menos cuatro perforaciones no menores que 10 mm ubicadas a 20 mm de cada extremo, separadas en 90° entre sí y dejar una holgura suficiente para no restringir la libre caída del pisón.
Nota 1: Se pueden emplear otros tipos de pisón siempre que se obtenga la misma energía específica de compactación y siempre que se calibre con varios tipos de suelo, de modo de obtener los mismos resultados de relación humedad/densidad.

jueves, 7 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)* - Aparatos.

2.1 Moldes Metálicos.


Deben ser de forma cilíndrica que pueden estar constituidos por una pieza completa o hendida por una generatriz o bien por dos piezas semicilíndricas ajustables.
El molde debe contar con un collar separable de aproximadamente 60 mm de altura.
El conjunto de molde y collar debe estar construido de modo que pueda ajustarse firmemente a una placa base. Optativamente puede estar provisto de un dispositivo para extraer las muestras compactadas en el molde (extrusor).
Los moldes deben tener las dimensiones y capacidad volumétrica que se indican.

miércoles, 6 de enero de 2016

SUELOS: METODO PARA DETERMINAR LA RELACION HUMEDAD/DENSIDAD - ENSAYE PROCTOR NORMAL (LNV 94)*

1. Alcances y Campo de Aplicación. Este método establece el procedimiento para determinar la relación entre la humedad y la densidad de un suelo compactado en un molde normalizado, mediante un pisón de 2,5 kg en caída libre desde una altura de 305 mm, con una energía específica de compactación de 0,59 J/cm³ (≈ 6 kgf cm/cm3). En los suelos que no permiten obtener una curva definida de relación humedad/densidad y que contengan menos de un 12 % de partículas menores que 0,080 mm (≈ ASTM N° 200), se debe determinar la densidad de acuerdo con el Método 8.102.8.

Se describen cuatro procedimientos alternativos:
a) Método A - molde de 100 mm de diámetro: material de suelo que pasa por el tamiz de 5 mm.
b) Método B - molde de 150 mm de diámetro: material de suelo que pasa por el tamiz de 5 mm.
c) Método C - molde de 100 mm de diámetro: material de suelo que pasa por el tamiz de 20 mm.
d) Método D - molde de 150 mm de diámetro: material de suelo que pasa por el tamiz de 20 mm.
El método por emplear debe indicarse en las especificaciones, según el material por ensayar. Si no se especifica, debe regirse por las indicaciones del método A.
* El Método 8.102.6 (LNV 94) es una adaptación de la norma NCh 1534/I-79.

martes, 5 de enero de 2016

Placa de vidrio y determinación del volumen de suelo Seco


lunes, 4 de enero de 2016

SUELOS: METODO PARA DETERMINAR EL LIMITE DE CONTRACCION (LNV 91)* - Informe.

El informe debe incluir lo siguiente:
a) El valor del límite de contracción.
b) Cualquier información específica relativa al ensaye o al suelo en estudio.
c) La referencia a este método.

domingo, 3 de enero de 2016

SUELOS: METODO PARA DETERMINAR EL LIMITE DE CONTRACCION (LNV 91)* - Expresión de Resultados. (II)

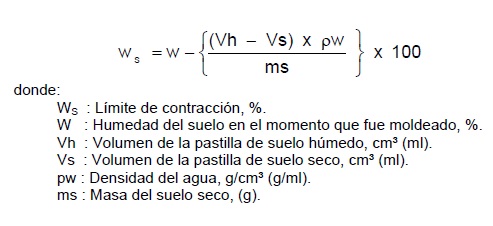

Calcule el límite de contracción del suelo de acuerdo con la fórmula siguiente, aproximado al 1%.

sábado, 2 de enero de 2016

SUELOS: METODO PARA DETERMINAR EL LIMITE DE CONTRACCION (LNV 91)* - Expresión de Resultados. (I)

8.1 Calcule la humedad del suelo en el momento en que fue moldeado de acuerdo con la fórmula siguiente, aproximando al 0,1%.

viernes, 1 de enero de 2016

SUELOS: METODO PARA DETERMINAR EL LIMITE DE CONTRACCION (LNV 91)* - Ensaye. (II)

7.6 Inmediatamente después de enrasado, pese el molde con el suelo compactado; reste la masa del molde determinando la masa de suelo húmedo (mh). Registre aproximando a 0,01 g.
7.7 Deje secar lentamente al aire hasta que la pastilla de suelo moldeado se despegue de las paredes del molde o hasta que cambie de color oscuro a claro.
Nota 3: Se recomienda efectuar el ensaye, hasta el inicio del secado, en cámara húmeda. Si no se cuenta con este dispositivo, tome todas las precauciones necesarias para reducir la evaporación.
7.8 Seque en horno a 110 ± 5°C hasta masa constante.
Nota 4: El secado en horno a 110 ± 5°C, no entrega resultados fiables en suelos que contienen yeso u otros minerales que pierden fácilmente el agua de hidratación o en suelos que contienen cantidades significativas de materia orgánica. En estos casos es recomendable el secado en horno a aproximadamente 60° C.
7.9 Pese el molde con el suelo seco y reste la masa del molde, determinando la masa de suelo seco (ms). Registre aproximando a 0,01 g.
7.10 Determine el volumen de la pastilla de suelo seco como se indica (ver Lámina 8.102.5 A):
a) Llene la taza con mercurio hasta que desborde; enrase presionando con la placa de vidrio y limpie los restos de mercurio adheridos al exterior de la taza.
b) Coloque la taza llena de mercurio sobre el plato de evaporación, coloque el trozo de suelo sobre la superficie del mercurio y sumérjalo cuidadosamente mediante las puntas de la placa de vidrio hasta que ésta tope firmemente contra el borde de la taza (es esencial que no quede aire atrapado bajo el trozo de suelo ni bajo la placa de vidrio).
c) Mida el volumen de mercurio desplazado por el trozo de suelo por pesada y divídalo por la densidad del mercurio (ρ = 13,55 g/cm³); registre como volumen del trozo de suelo seco (Vs), aproximando a 0,01 cm³, (0,01 ml).
