sábado, 30 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINACION COLORIMETRICA DE IMPUREZAS ORGANICAS EN ARENAS PARA HORMIGONES - Reactivos.

  1. Solución de Acido Tánico al 2%. Se prepara disolviendo 2 g de ácido tánico en una mezcla de 10 ml de alcohol de 95% y 90 ml de agua destilada.
  2. Solución de Hidróxido de Sodio al 3%. Se prepara disolviendo 30 g de hidróxido de sodio en 970 g de agua destilada.
  3. Solución Tipo de Acido Tánico, de 500 partes por millón. Se prepara agregando 2,5 ml de la solución de ácido tánico al 2% a 97,5 ml de la solución de hidróxido de sodio al 3% . Agite y deje en reposo durante 24 h.
  4. El ácido tánico empleado en la preparación de la solución tipo indicada en el punto 3, debe cumplir con las siguientes condiciones:
a) Al adicionar un volumen igual de alcohol a una solución acuosa de ácido tánico al 20%, no deberá producirse turbidez.
b) Al agitar una solución acuosa al 20% con la mitad de su volumen de éter, éste debe permanecer límpido.
c) La pérdida en peso del ácido tánico, determinada por calentamiento de éste a 100° C, no debe exceder del 10%.
d) El peso de las cenizas obtenidas por calcinación de una muestra de ácido tánico, no debe exceder del 0,2 % del peso de ésta.

viernes, 29 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINACION COLORIMETRICA DE IMPUREZAS ORGANICAS EN ARENAS PARA HORMIGONES - Preparación de la Muestra.

Preparación de la Muestra. Extraiga y prepare las muestras de arena en conformidad con el Método 8.202.1.

jueves, 28 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINACION COLORIMETRICA DE IMPUREZAS ORGANICAS EN ARENAS PARA HORMIGONES - Terminología.

Indice de Coloración. En términos de ácido tánico, superior a 500 partes por millón, es la característica de una solución que tiene una intensidad de color superior a la solución tipo preparada de acuerdo con el punto 4.3 del presente método.

miércoles, 27 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINACION COLORIMETRICA DE IMPUREZAS ORGANICAS EN ARENAS PARA HORMIGONES

Alcances y Campo de Aplicación.

Este método establece el procedimiento para determinar, por comparación de coloraciones, la presencia de impurezas orgánicas en las arenas para hormigones. Las prescripciones de este método se aplican a las arenas para hormigones.

*El Método 8.202.15 (LNV 66) es una adopción de la norma NCh 166 of.62.

martes, 26 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR SALES SOLUBLES - Informe

Informe el porcentaje de sales solubles, calculándolo mediante la siguiente relación:
Nota 1: En caso de necesitar mayor precisión en la determinación de sales o cuando se esté en el límite de la exigencia, emplee el Método 8.202.18.

lunes, 25 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR SALES SOLUBLES - Procedimiento.

1. Seque la muestra en horno a 110 ± 5° C hasta masa constante, aproximando a 0,01 g. Registre esta masa como A.
2 Coloque la muestra en un vaso de precipitado, agregue agua destilada en volumen suficiente para cubrir hasta unos 3 cm sobre el nivel de la muestra y caliente hasta ebullición.
3 Agite durante 1 min. Repita la agitación a intervalos regulares, hasta completar cuatro agitaciones en un período de 10 min.
4 Decante mínimo 10 min hasta que el líquido se aprecie transparente y transvase el líquido sobrenadante a otro vaso. Determine en forma separada, en dos tubos de ensaye, las sales solubles con los respectivos reactivos químicos. La presencia de cloruros se detecta con unas gotas de nitrato de plata, formándose un precipitado blanco de cloruro de plata y la de sulfatos con una gotas de cloruro de bario, dando un precipitado blanco de sulfato de bario.
5 Repita los pasos desde 5.2 a 5.4 hasta que no se detecte presencia de sales, juntando los líquidos sobrenadantes.
6 Una vez enfriados, vacíe todos los líquidos sobrenadantes acumulados, a un matraz aforado y enrase con agua destilada. En caso de tener un volumen superior, concentre mediante evaporación. Registre el aforo como B.
7 Tome una alícuota de un volumen entre 50 y 100 ml, de la muestra previamente homogeneizada, del matraz aforado y registre su volumen como C.
8 Cristalice la alícuota en un horno a 100 ± 5°C, hasta masa constante y registre la masa como D.

domingo, 24 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR SALES SOLUBLES - Extracción y Acondicionamiento de la Muestra.

Extraiga y prepare la muestra de acuerdo con el Método 8.202.1. La cantidad de muestra y aforo debe ajustarse a lo que se indica en la Tabla 8.202.14.A.

sábado, 23 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR SALES SOLUBLES - Materiales y Reactivos.

a) Balanza sensibilidad 0,01 g.
b) Mecheros.
c) Matraces aforados.
d) Vasos de precipitado.
e) Pipetas.
f) Solución de Nitrato de Plata.
g) Solución de Cloruro de Bario.
h) Agua destilada.
i) Horno.
j) Tubos de ensaye.

viernes, 22 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR SALES SOLUBLES - Resumen del Procedimiento.

Una muestra de agregado pétreo se somete a continuos lavados con agua destilada a la temperatura de ebullición, hasta la extracción total de las sales. La presencia de éstas se detecta mediante reactivos químicos que, al menor indicio de sales, forman precipitados fácilmente visibles. Del agua total de lavado se toma una alícuota y se procede a cristalizar para determinar la cantidad de sales presentes.

jueves, 21 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR SALES SOLUBLES - Alcances y Campo de Aplicación.

Este método establece el procedimiento analítico de cristalización para determinar el contenido de cloruros y sulfatos, solubles en agua, de los agregados pétreos empleados en bases estabilizadas y mezclas asfálticas. Este método es aplicable en controles de obra, debido a la rapidez de visualización y cuantificación del contenido de sales.

miércoles, 20 de agosto de 2014

EJEMPLO DE CALCULO SUPERFICIE ESPECIFICA AGREGADOS PETREOS

martes, 19 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR LA SUPERFICIE ESPECIFICA - Ejemplo de Cálculo.

A modo ilustrativo se muestra en la Tabla N° 8.202.13.B, un ejemplo de cálculo de la superficie específica de un agregado pétreo, considerando una densidad real seca de 2.750 kg/m3 .

lunes, 18 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR LA SUPERFICIE ESPECIFICA - Informe.

El informe deberá incluir al menos los siguientes antecedentes
a) Nombre del Contrato y de la empresa Contratista.
b) Identificación de las muestras (tipo y aspecto visual de los agregados, procedencia de las muestras).
c) Lugar y fecha de muestreo.
d) Entidad responsable del muestreo y ensaye.
e) Análisis granulométricos y dosificación de mezcla de los agregados.
f) Densidades reales secas de los agregados.
g) Cálculo de la superficie específica de los agregados pétreos.

domingo, 17 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR LA SUPERFICIE ESPECIFICA - Procedimiento.

Muestraer Agregados Pétreos. Prepare muestras representativas de los agregados para efectuar ensayes según lo señalado en Método 8.202.1.
Determinar la Granulometría de los Agregados Pétreos: Ejecute los ensayes para determinar la granulometría de los agregados según lo señalado en los siguientes métodos: 8.202.3, 8.202.4 y 8.202.5, cuando proceda
Determinar la Densidad Real Seca de los Agregados Pétreos. Ejecute los ensayes para determinar las densidades reales de los agregados según lo señalado en los siguientes métodos: 8.202.20 y 8.202.21. 5.4
Calcular la Superficie Específica de los Agregados Pétreos. Calcule la superficie específica total en peso de cada uno de los agregados utilizando la ecuación (4).
Calcular la Superficie Específica del Agregado Combinado. La superficie específica del agregado combinado, en peso, se obtiene de la sumatoria de los productos de los porcentajes en peso de cada tipo de agregado por su superficie específica, y dividiendo el resultado por 100.

sábado, 16 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR LA SUPERFICIE ESPECIFICA - Fundamentos.

La superficie específica, SE, para partículas monogranulares esféricas de diámetro d, se puede calcular según la siguiente ecuación [8]:
De la expresión anterior se puede ver que la superficie específica de las partículas es inversamente proporcional al diámetro de las mismas, supuesto partículas de diámetro uniforme. Para el caso de agregados pétreos de distinto tamaño y suponiendo partículas esféricas, la superficie específica correspondiente a una determinada fracción de agregado retenido entre dos mallas sucesivas de la serie normal, se calcula con el diámetro equivalente a la media geométrica de los tamaños extremos, como [1]:
La Tabla N° 8.202.13.A da la superficie específica de agregados, SE, para distintas fracciones del tamaño de partículas.
La superficie específica total de un agregado pétreo, SET, que tiene una granulometría determinada, expresada en m-1, se obtiene de la sumatoria de los productos del porcentaje en peso retenido en cada fracción de tamaño de los tamices normales por la superficie específica correspondiente a dicha fracción indicado en Tabla 8.202.13.A, y dividiendo el resultado por 100.

viernes, 15 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR LA SUPERFICIE ESPECIFICA - Terminología.

Superficie Específica. Cuociente entre la superficie externa de un agregado y su volumen, la que se expresa en m-1 o pie-1 [8].

Nota 2: La superficie externa de un agregado no considera el área de los poros accesible a éste.

jueves, 14 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR LA SUPERFICIE ESPECIFICA - Referencias.

El procedimiento se basa en los siguientes documentos:

- Loudon, A. G., The computation of permeabily from simple soil tests, Geotéchnique, 3, N° 4, pp. 165-183 (Dec. 1952).
- Método 8.202.1 Agregados Pétreos: Método para extraer y preparar muestras.
- Método 8.202.3 Agregados Pétreos: Método para tamizar y determinar la granulometría.
- Método 8.202.4 Agregados Pétreos: Método para determinar el fino menor que 0,08 mm.
- Método 8..202.5 Agregados Pétreos: Método para determinar la granulometría del filler.
- Método 8.202.20 Agregados Pétreos: Método para determinar la densidad real, la densidad neta y la absorción de agua en pétreos gruesos.
- Método 8.202.21 Agregados Pétreos: Método para determinar la densidad real, la densidad neta y la absorción de agua en pétreos finos.
- Neville, A., Properties of Concrete, John Wiley & Sons Inc., Fourth Edition (1996).

miércoles, 13 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR LA SUPERFICIE ESPECIFICA

Alcances y Campo de Aplicación.
Aplicación. Este método describe el procedimiento para determinar la superficie específica teórica de agregados pétreos.
Alcance.
a) El método considera que el agregado pétreo está formado por partículas esféricas ideales. Por lo tanto no considera el efecto de la forma, porosidad ni rugosidad del agregado.
b) El método define el procedimiento para calcular la superficie específica externa de un agregado pétreo. Por lo tanto no considera el área de los poros accesibles (macro y meso poros), ni de los poros inaccesibles del agregado.
c) El procedimiento es aplicable a agregados pétreos de cualquier tamaño máximo absoluto. Para agregados muy finos, tales como filler o cemento, con superficie específica volumétrica de hasta aproximadamente 1,2 x 10 6 m–1 se recomienda la aplicación de procedimientos de medición basados en ensayos de permeabilidad o de adsorción de gas.

Nota 1 : Para una densidad de 3.000 kg/m3, el valor mencionado anteriormente implica una superficie especifica de 400 m2/kg.

martes, 12 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR EL COEFICIENTE VOLUMETRICO MEDIO DE LOS PETREOS - Informe.

El informe debe incluir lo siguiente:

a) Nombre del contrato y contratista.
b) Procedencia de la muestra y lugar de extracción.
c) Tamaño máximo absoluto del pétreo grueso, Da.
d) Procedimiento empleado en la determinación del volumen total de partículas (volumétrico o gravimétrico).
e) El resultado del ensaye.
f) Fecha de ensaye.
g) Cualquier otra información específica relativa al ensaye o al pétreo.
h) Referencia a este método.

lunes, 11 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR EL COEFICIENTE VOLUMETRICO MEDIO DE LOS PETREOS - Informe.

El informe debe incluir lo siguiente:

a) Nombre del contrato y contratista.
b) Procedencia de la muestra y lugar de extracción.
c) Tamaño máximo absoluto del pétreo grueso, Da.
d) Procedimiento empleado en la determinación del volumen total de partículas (volumétrico o gravimétrico).
e) El resultado del ensaye.
f) Fecha de ensaye.
g) Cualquier otra información específica relativa al ensaye o al pétreo.
h) Referencia a este método.

domingo, 10 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR EL COEFICIENTE VOLUMETRICO MEDIO DE LOS PETREOS - Aceptación de Resultados.

Acepte la determinación del coeficiente volumétrico medio cuando la diferencia entre los dos resultados obtenidos por un mismo operador, en ensayes sobre muestras gemelas, sea igual o inferior a 0,02.

Debe ensayar dos nuevas muestras gemelas cuando no se cumpla con lo especificado en el punto 8.1.

sábado, 9 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR EL COEFICIENTE VOLUMETRICO MEDIO DE LOS PETREOS - Expresión de los Resultados.

Calcule el coeficiente volumétrico medio para cada ensaye de acuerdo con la fórmula siguiente, aproximando a 0,01 :
Calcule el coeficiente volumétrico medio de un pétreo como el promedio aritmético de dos ensayes sobre muestras gemelas.

viernes, 8 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR EL COEFICIENTE VOLUMETRICO MEDIO DE LOS PETREOS - Ensaye.

Determine la suma de los volúmenes reales (V) de las partículas mediante el procedimiento volumétrico siguiente:
a) Acondicione la muestra al estado saturado superficialmente seco, de acuerdo con el Método 8.202.20.
b) Coloque en la probeta graduada un volumen de agua que garantice que la muestra va a quedar completamente sumergida. Registre el volumen correspondiente como V1, aproximando a 1 cm³.
c) Sumerja la muestra en el agua de la probeta.
Agite el agua de modo de eliminar las burbujas de aire. Registre el volumen total del agua más la muestra sumergida como V2, aproximando a 1 cm³. d) Calcule V como el volumen de agua desplazada de acuerdo con la fórmula siguiente, aproximando a 1 cm³.
En casos de controversia efectúe contraensayes, determinando la suma de los volúmenes reales de las partículas (V) mediante el procedimiento gravimétrico siguiente: a) Obtenga los valores de la pesada sumergida (A) y la pesada al aire ambiente en condición saturada superficialmente seca (B) del material en estudio, determinados según Método 8.202.20. b) Calcule V como el volumen del total de partículas de la muestra, de acuerdo con la fórmula siguiente, aproximando a 1 cm3:
Determine los valores de Ni para el total de partículas de la muestra mediante el procedimiento de medición directa siguiente: a) Mida con el pie de metro la mayor dimensión de cada partícula (Ni) y regístrela en centímetros, aproximando a 0,1 cm.

domingo, 3 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR EL COEFICIENTE VOLUMETRICO MEDIO DE LOS PETREOS - Acondicionamiento de la Muestra de Ensaye.

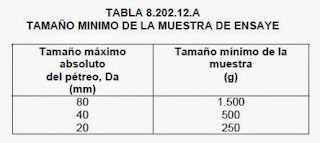

Previamente realice el ensaye de tamizado de acuerdo con el Método 8.202.3, registrando el tamaño máximo absoluto (Da). Reduzca por cuarteo el material mayor que 5 mm o 2,5 mm, según sea para hormigón o asfalto respectivamente, al tamaño de la muestra de ensaye que se indica en la Tabla 8.202.12.A.
Nota 1: Para tamaños máximos intermedios, los tamaños de muestra pueden interpolarse. Por ejemplo, para Da = 50 mm corresponden 750 g de muestra y para Da = 25 mm corresponden 300 g.

sábado, 2 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR EL COEFICIENTE VOLUMETRICO MEDIO DE LOS PETREOS - Muestreo.

Extraiga y prepare las muestras de acuerdo con los Métodos 8.202.1 y 8.202.2.

viernes, 1 de agosto de 2014

AGREGADOS PETREOS: METODO PARA DETERMINAR EL COEFICIENTE VOLUMETRICO MEDIO DE LOS PETREOS - Aparatos.

Aparatos para Determinar V.
a) Método volumétrico. Una probeta graduada en cm³ con una capacidad mínima de 500 cm³ y un diámetro interior igual o mayor que el tamaño máximo absoluto del pétreo.
b) Método gravimétrico. Los aparatos indicados en el Método 8.202.20.
Aparato para Determinar Ni. Un pie de metro.
